terça-feira, 11 de setembro de 2012

Identificação dos componentes do Roteador Wireless N 3G Multilaser RE041 para instalação do dd-wrt ou openwrt

Fiz a compra do roteador da Multilaser 3g RE041 e senti a necessidade de instalar um novo firmware para ter acesso a um maior conjunto de opções de configuração no mesmo.



Os softwares mais conhecidos para este fim são OpenWRT e o DD-WRT.

Para descobrir se tal instalação era possível, foi necessário antes de tudo saber as especificações do roteador como por exemplo tamanho de memória RAM e ROM.

Infelizmente essas informações não são disponibilizadas pelo fabricante.

Todo o equipamento elétrico ou eletrônico produzido ou comercializado nos Estados Unidos deve ter um registro na FCC e recebe um número categorizado chamado FCCID. Federal Communications Commission (FCC) é o órgão regulador da área de telecomunicações e radiodifusão dos Estados Unidos criado em 1934 dentro do programa New Deal. Este número FCCID pode ser pesquisado para a identificação de aparelhos cujo fabricante ou modelo não é evidente.
(Fonte Wikipedia)

Uma opção seria procurar esse número FCCID na caixa, no próprio equipamento ou em último caso na própria placa do equipamento.

Busca Feita! Nada Feito!

Não consegui achar o tal número em nenhum desses lugares. Só me restou uma opção: Olhar com a importantíssima ajuda de uma lupa , componente por componente, anotar as especificações e buscar os datasheets.

Resultado:



CPU = Chip Atheros AR9285 802.11n

Memória SDRAM = Chip Zentel A3S56D40FTP -G5 256Mbit -> 32MB

Memória FLASH/ROM = Chip Spansion FL032PIF 32Mbit  -> 4MB


Agora irei tentar instalar um dos softwares. Fui!

sexta-feira, 29 de abril de 2011

Como funcionam alguns tipos de chaves eletrônica

Switches:
A switch is an electromechanical device which is used to open or close an electrical circuit. They are available in a number of configurations. For now, we will only discuss a simple single pole double throw switch (spdt). The number of 'poles' indicates how many completely independent circuits are controlled by the switch. The number of 'throws' indicates the number of positions that will result in an electrical connection. The diagram below shows some of the internal components of a spdt toggle switch. This is not a real switch, it is only an example.

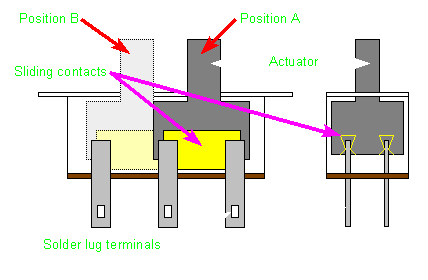

The switch below is a double pole double throw (DPDT) slider switch. This switch has 2 independant circuits. The sliding contact connects 2 of the 3 terminals for each half of the switch. The position of the slider determines which 2 terminals are connected. This diagram is a cut away view of the slide switch.


And this is the real thing.



This diagram is a cut away view of a normally open push button switch.


The real thing.


The demo below shows a system with multiple ways to control the amplifiers and fan. The top amplifier is controlled solely by the head unit's status (on or off). The head unit's remote output controls the relay. The relay's output terminal (terminal 30 in this case) is connected to the top amplifier's remote input. When the head unit is turned on, the relay is energized and power is sent to the top amp's remote turn-on terminal. When the relay is energized, power is also sent to both of the toggle switches. If the toggle switch is in one position, the amp or fan will be off. If the switch is in the opposite position, the amp or fan will turn on/run. When the head unit is switched off, the relay is switched off and everything goes off. To toggle the switch position, click on either side of the handle.

Click HERE to make the demo fill this window.

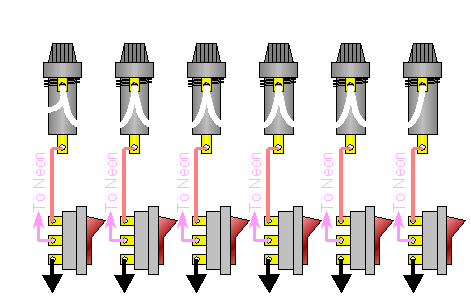

This diagram shows the wiring for lighted rocker switches. The white wire is the supply wire from the battery. It MUST be fused at the battery. The proper fuse size is determined by the size of the supply wire. For 14g use a 15 amp fuse. For 12g wire, use a 20 amp fuse. The individual fuses for each circuit should be the minimum size possible. If the neon (or any other accessory) pulls 2 amps of current, use a 3 amp fuse. If it pulls 3-4 amps, use a 5 amp fuse. There is no advantage of using a fuse that's significantly larger than necessary. This diagram may not be correct for all rocker switches. Refer to your switch's wiring diagram for the correct wiring diagram.

Rocker switches

In the following demo, you can open and close the switch. For the normal connection, the internal lamp (could be an LED) lights only when the external lamp is powered (when the switch is closed). For the alternate connection, the internal lamp is always powered. The external lamp is lit when the rocker switch is in the closed position.

Note:
The lighted switches in the previous diagrams were SPST models. I recently bought some lighted switches that could not be wired as shown in the 'alternate connection' above. The switch was a modified SPDT. This means that the power source would be connected to ground if connected as in the 'alternate connection'. If you're unsure about your switch, you can check it with an ohm meter. If you find that the resistance between the center terminal and the ground terminal is near zero ohms in either switch position, the switch is a SPDT and can be wired only one way (light on only when load is connected to power).


Fonte:http://www.bcae1.com/switches.htm

terça-feira, 16 de março de 2010

Projetor de Cinema Caseiro





http://www.tomshardware.com/reviews/supersize-tv,918.html

terça-feira, 19 de janeiro de 2010

Pdf Printers

I always have a problem when my printer is with low level of color at cartridge . Then i can`t print my confirming of boughts or pays. The Pdf printer is the solution of my problem. When i installed this software at my computer , i print the notes at pdf file and print at paper after.


Pdf Printer examples

  • Pdf Creator
  • Bullzip
  • Virtual Pdf Printer

sexta-feira, 15 de janeiro de 2010

Bossa 2010 in the Jungle (Manaus)

http://www.bossaconference.indt.org/

Video da edição anterior do Bossa 2009 em porto de galinhas:

sábado, 5 de dezembro de 2009

terça-feira, 1 de dezembro de 2009

Amplificador com Transistor BJT da disciplina Dispositivos Eletrônicos

Video que achei no youtube explicando direitinho como funciona o amplificador com transistores BJT.

Dúvidas sobre compras no site Chinês DealExtreme

FAQ Básico da DX

1) O que/Onde é é DealExtreme("DX")?

DealExtreme é uma loja localizada na China que vende produtos diversos e entrega para qualquer país do mundo(incluindo Brasil)

2)O que vale a pena comprar na DealExtreme?

Muitas coisas,porém o que realmente compensa pra muitos é o que sai bem mais barato(mesmo com impostos) ou que seja difícil achar no Brasil..
Ex: Cartões de memória, Acessórios pra Video Games e Celular, Lasers , Fones, Lanternas , brinquedos, produtos exóticos, produtos de informática,etc..
A DX vende uma variedade enorme de produtos,desde utensílios e bonecos exóticos até acessórios para armas, lasers, alarmes,etc..

3) O que exatamente preciso para fazer compras na DealExtreme?

Primeiro é necessário possuir um Cartão de Crédito Internacional.
Cartão de Débito(mesmo Internacional) ou CC convencional não serve!
Segundo é necessário criar um cadastro no PayPal e associar o CC internacional à um email..

4)Como faço o cadastro no PayPal..(RESUMIDO)

O processo é fácil,deve-se criar o cadastro com nome,email,tel,endereço de entrega de produtos(no caso da DX,pois o endereço de entrega,por padrão,é o mesmo do PayPal),etc..
Depois se associa o cartão à conta criada no PAyPal(adiciona o número do cartão e o código de verificação).Após isso,o PayPal faz uma cobrança de aprox. U$2,00.Essa cobrança é importante para confirmar a autencidade do cartão:Na fatura vai aparecer um código e um número de 4 digitos,que será necessário para confirmar o cartão no PayPal..
Todos procedimentos estão explicados integralmente no próprio site do PayPal..

5) Preciso cadastrar pra começar a fazer compras?

Não,só com um email cadastrado no paypal(e obviamente a senha) já é possível efetuar compras e rastrear pedidos,o cadastro é opicional,mas facilita na hora de rastrear vários pedidos,por isso é recomendável..

6)Quanto tempo demora para receber meus pedidos?

Primeiramente:
AirMail:Frete "Free"(ou seja,não é cobrado nada pelo frete,mas é o mais caro,é o frete padrão)
EMS:É uma modalidade de frete "expresso",com um custo aproximado de U$25(varia conforme o pedido),normalmente é cobrado uma taxa extra para envios para o Brasil.
Isso depende principalmente da forma de envio(AirMail ou EMS),mas fatores como estoque da loja,possíveis greves na receita ou mesmo sorte podem influenciar bastante..
Geralmente o que se vê(aqui no fórum) é um prazo REAL entre 20dias a mais de 1mês pra AirMail e aproximadamente 2 semanas ou um pouco menos por EMS.
Isso é uma média geral,o prazo de entrega pode variar muito,principalmente por AirMail.O pedido pode chegar em menos de 1 semana no Brasil,mas ficar até mais de um mês parado na alfândega!! Como pode demorar muito,não tenha pressa e evite comprar se precisar com urgência de um produto!

7)Posso acabar pagando impostos de importação?

Sim, e com uma probabilidade bem razoável, isso ao que parece depende muito da sorte..
Com uma "opção" que pode incluir no pedido("um produto de $0,01") DX remove o logotipo da loja e envia como Gift(presente),o que pode ajudar a não pagar impostos,mas isso não é garantido,no final é "loteria" pagar ou não pagar impostos...
O imposto normalmente pago é aproximadamente 60% sobre o valor do produto(em U$) e caso a receita estadual também cobre taxas, essa incide no valor do produto + frete + imposto federal. O imposto deve ser pago na agência dos correios onde o pedido está(antes vc recebe uma carta falando sobre o imposto,a agência onde se encontra o produto e o valor a ser pago, mas também pode rastrear pelo site caso a encomenda tenha rastreio). Caso o imposto seja discrepante do valor do produto você pode recorrer e pedir revisão da taxa. Basta ir à agencia dos correios que está retida a encomenda e retirar um formulário de pedido de revisão, e provavelmente vão pedir pra você anexar o "invoice" do pedido com os valores, comprovante do paypal e do cartão de crédito, pra provar que o valor foi taxado erroneamente.

8)No caso de uma compra de até U$50,00 na DX,mesmo assim eu ainda posso pagar impostos?

Sim,vc pode pagar impostos,mesmo numa compra de U$1,é independe do valor!
A cota de U$50 onde não se cobra imposto é válido apenas de PESSOA FÍSICA PARA PESSOA FÍSICA,como a DealExtreme é uma empresa,vc ainda pode ser taxado,isso depende muito da sorte..
A opção de enviar como Gift(presente) pode ajudar a passar pela fiscalização sem pagar impostos,mas não é garantido..

Recomendações gerais:

Se o seu pedido vier faltando algum item guarde o envelope onde o mesmo veio bem como do papel que veio dentro até todos os itens chegarem para você. Só assim você poderá reclamar caso eles não enviem algum produto e dêem o pedido como completo. Eles pedirão fotos do pacote bem como do papel.

Evite colocar muitas coisas pequenas num pedido só. É recomendável fazer pedidos entre 15 e 30 dolares. Se um produto do pedido está em falta, o pedido ficará aguardando por um prazo até ter esse produto faltante voltar a ficar em estoque, e caso esse prazo ultrapasse uma certa quantidade de dias (vou confirmar ainda quantos) aí eles mandam o pedido "fracionado".

sábado, 28 de novembro de 2009

Vídeo-Aulas de Disciplisnas de Engenharia e Computação ministradas por Professores Indianos

Há algum tempo atrás eu havia descoberto esses vídeos indianos , mas nunca havia tido tempo para assistir nenhum. Hoje acabei vendo uma aula quase que inteira de eletrônica básica . A qualidade do vídeo e da didática dessas vídeo-aulas dos professores indianos me surpreenderam muito.

Eles possuem na faixa de 110 cursos onde cada curso cobre mais ou menos 40 horas de aula. Imaginem só a quantidade de conteúdo gravada e disponível pra gente. Eles têm disciplinas dos cursos de Engenharia Civil,Engenharia Elétrica , Ciências da Computação etc..

O site deles é este aqui . e o site com todos os vídeos do youtube é este aqui.

Abaixo vou mostrar alguns vídeos como Exemplo:

Aula 1 da Disciplina de Eletrônica Básica(Engenharia Eletrica)



Aula 1 da Disciplina de Engenharia dos Transportes(Engenharia Civil)



Aula 5 da Disciplina de Sistemas Embarcados(Engenharia Elétrica)





Aula 1 da Disciplina de Analise Estrutural(Engenharia Civil)



Aula 1 da Discplina de Inteligencia Artificial(Ciencies da Computacao)



Aula 1 da Disciplina de Computação Gráfica(Ciencias da Computacao)



Aula 1 da Disciplina de Engenharia de Iluminação(Engenharia Eletrica)



Aula 1 de Controle e Automação Industrial(Engenharia Eletrica)




Estas Aulas nunca irão substituir nossas aulas , mas, que podem ajudar muito, isso podem. Simplesmente Muito interessante.
